DV 307 vom 14. September 1935



Lageplan Muttenz Gesamtübersicht

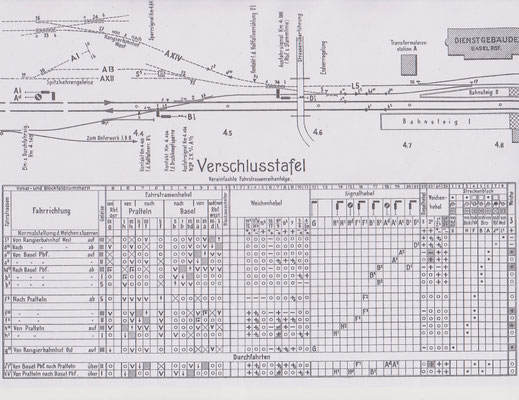

Detailansicht Verschlusstafel



Detailansicht Stellwerk



  • Die DV ist kurz gehalten und umfasst nur 4 Seiten. Im kleineren Dornach-Arlesheim umfasst die DV beispielsweise 12 Seiten
  • Als Nachbarstationen werden in der DV Birs und Block Stellwerk VIII genannt, im Plan hingegen Basel Pbf und Pratteln
  • Alle Strecken sind mit Block ausgerüstet, also auch von Rangierbahnhof West und Ost
  • Für Einfahrten von Basel Reichsbahn via Gleis A XIV zeigt das Signal L 1/2/3 im Rangierbahnhof Fahrbegriff 3, also offen mit 3 Flügeln
  • Für Ausfahrten aus Gleis III nach Birs / Basel Pbf. müssen Signal B 1/2 und Signal D 1/2 auf Fahrt gestellt werden
  • Weiche 3 wird vom Stellwerk II im RB gestellt und von Muttenz verriegelt
  • Die Strecke nach Rangierbahnhof Ost kann nur in Richtung RB Ost - Muttenz befahren werden. In Muttenz kann keine Fahrstrasse Richtung RB Ost eingestellt werden. Immerhin ist für einen zusätzlichen Signalhebel und ein entsprechendes Blockfeld Platz gelassen worden
  • Aus Gleis 5 sind Ausfahrten in beide Richtungen möglich, nicht aber aus Gleis 4
